Komfort cieplny a system ogrzewania. Przegląd aktualnych badań
Thermal comfort and heating systems. Overview of recent studies

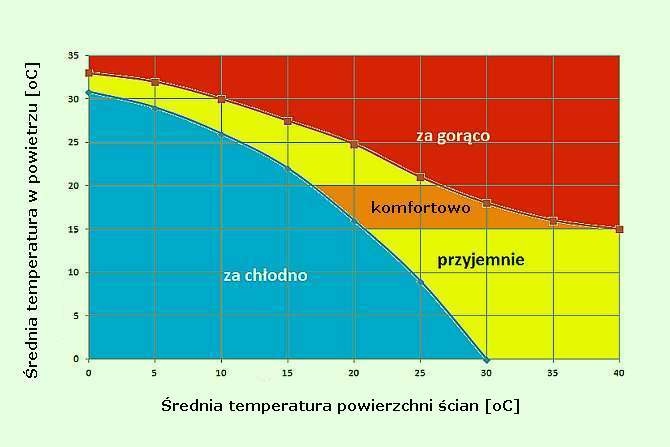

Odczuwalna dla człowieka temperatura otoczenia; arch. redakcji
Spędzamy obecnie większość czasu w zamkniętych pomieszczeniach, zatem konieczne jest zapewnienie w nich optymalnego mikroklimatu. W artykule przedstawiono przykłady badań komfortu cieplnego w zależności od zastosowanego sposobu ogrzewania pomieszczenia. Badania przeprowadzono za pomocą metod pomiarowych lub z wykorzystaniem symulacji komputerowych.
Zobacz także
Joanna Ryńska Nowoczesne ogrzewanie elektryczne
Elektryfikacja ogrzewania, o której dużo się mówi w kontekście dążenia Europy do neutralności klimatycznej, powoduje większe zainteresowanie nie tylko pompami ciepła, ale też tańszymi w montażu i prostszymi...
Elektryfikacja ogrzewania, o której dużo się mówi w kontekście dążenia Europy do neutralności klimatycznej, powoduje większe zainteresowanie nie tylko pompami ciepła, ale też tańszymi w montażu i prostszymi w eksploatacji urządzeniami stricte elektrycznymi: kotłami, grzejnikami i ogrzewaniem płaszczyznowym. Dzięki produkcji prądu solarnego w instalacji fotowoltaicznej również i te rozwiązania mogą korzystać z OZE.
Waldemar Joniec Przed nami powszechna elektryfikacja ogrzewania i samouczące się urządzenia grzewcze
Dr inż. Marek Miara jest ekspertem w zakresie pomp ciepła we Fraunhofer Institut for Solar Energy Systems ISE, gdzie obecnie pełni funkcję Business Developer Heat Pumps. Wiele lat prowadził też projekty...
Dr inż. Marek Miara jest ekspertem w zakresie pomp ciepła we Fraunhofer Institut for Solar Energy Systems ISE, gdzie obecnie pełni funkcję Business Developer Heat Pumps. Wiele lat prowadził też projekty związane z monitorowaniem na dużą skalę wydajności pomp ciepła. Nadzoruje również międzynarodowe projekty i działania UE. Jest członkiem komitetów normalizacyjnych VDI, członkiem zarządu Niemieckiego Stowarzyszenia Chłodnictwa (DKV), członkiem zarządu Europejskiego Stowarzyszenia Pomp Ciepła (EHPA)...
Panasonic Marketing Europe GmbH Sp. z o.o. Agregaty z naturalnym czynnikiem chłodniczym w sklepach spożywczych
Dla każdego klienta sklepu spożywczego najważniejsze są świeżość produktów, ich wygląd i smak. Takie kwestie jak wyposażenie sklepu, wystrój czy profesjonalizm obsługi są dla niego ważne, ale nie priorytetowe....
Dla każdego klienta sklepu spożywczego najważniejsze są świeżość produktów, ich wygląd i smak. Takie kwestie jak wyposażenie sklepu, wystrój czy profesjonalizm obsługi są dla niego ważne, ale nie priorytetowe. Dlatego kwestia odpowiedniego chłodzenia jest w sklepach kluczowa, ponieważ niektóre produkty tracą przydatność do spożycia, jeśli nie są przechowywane w odpowiednio niskiej temperaturze. Do jej zapewnienia przeznaczone są między innymi agregaty wykorzystujące naturalny czynnik chłodniczy.
Badania warunków komfortu cieplnego
Wielu badaczy poddaje analizie porównawczej systemy ogrzewania konwekcyjnego i płaszczyznowego. W pracach ocenia się najczęściej zużycie energii, emisję CO2, koszty eksploatacji instalacji [1, 4, 6, 10]. Wyniki badań pokazują, że ogrzewanie płaszczyznowe charakteryzuje się wieloma zaletami w stosunku do konwekcyjnego.
Autorzy [7] przeprowadzili symulacje komputerowe CFD (Computational Fluid Dynamics) dla modelu pomieszczenia o wysokości 2,7 m i powierzchni podłogi 2,4×4,8 m. Porównano rozkład temperatury, prędkość przepływu powietrza oraz wskaźnik komfortu cieplnego PPD dla czterech sposobów ogrzewania:
-

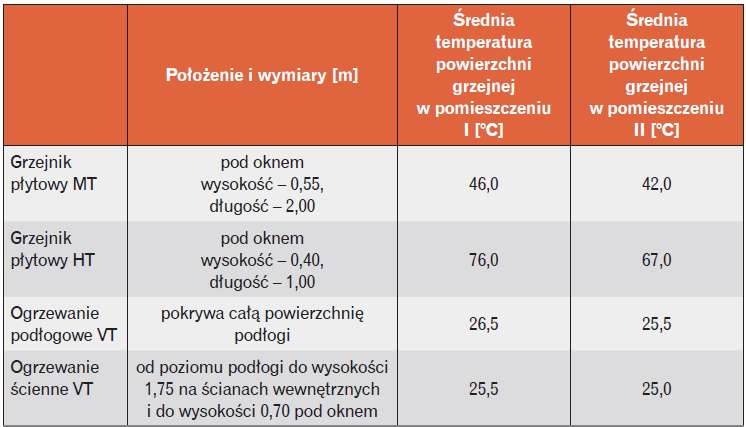

grzejnik płytowy zasilany wodą o temperaturze 55°C – MT (medium temperature),
-
grzejnik płytowy zasilany wodą o temperaturze 90°C – HT (high temperature),
-
ogrzewanie podłogowe zasilane wodą o temperaturze 35°C VLT (very low temperatures),
-
ogrzewanie ścienne zasilane wodą o temperaturze 35°C VLT (very low temperatures).
W analizie przyjęto temperaturę obliczeniową w pomieszczeniu 22°C na wysokości 1 m nad powierzchnią podłogi w centralnym punkcie pomieszczenia.
Symulacje przeprowadzono dla dwóch systemów infiltracji powietrza do pomieszczenia:
-
pomieszczenie I – powietrze dostarczane przez 48 małych otworów na obwodzie ramy okna,
-
pomieszczenie II – powietrze dostarczane przez pojedynczy otwór o szerokości 0,4 m i wysokości 0,03 m umieszczony nad oknem.
Wielkości otworów infiltracyjnych pozwoliły na osiągnięcie strumienia powietrza wentylacyjnego 0,007 m3/s. W analizie uwzględniono przenikalność ściany zewnętrznej ze współczynnikiem przenikania ciepła U = 0,35 W/(m2 K). Obliczenia przeprowadzono dla typowych warunków zimowych Szwecji w okresie grudzień–marzec, tzn. dla temperatury zewnętrznej powietrza równej –5°C.

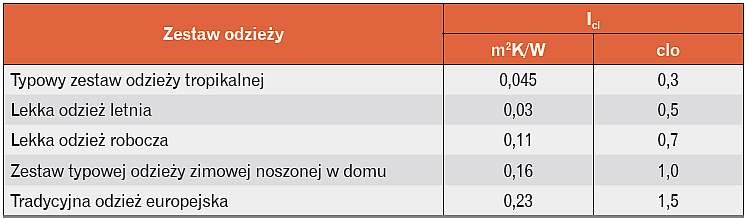

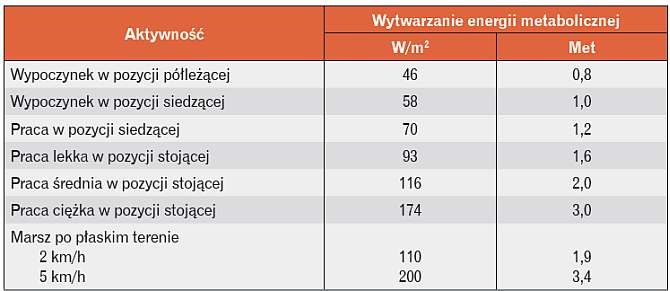

W obliczeniach przyjęto metabolizm M = 1,2 met oraz opór cieplny odzieży Icl = 1 clo. Zdefiniowano obszar przebywania ludzi jako część pomieszczenia do wysokości 1,8 m i odległości od wszystkich ścian równej 0,6 m. W tab. 3 opisano położenie i wymiary powierzchni grzejnych oraz ich temperaturę.
W wyniku symulacji CFD autorzy otrzymali pole prędkości i pole temperatury w pomieszczeniu I w zależności od rodzaju ogrzewania. W przypadku ogrzewania podłogowego i ściennego strumień powietrza o prędkości powyżej 0,2 m/s dociera przy podłodze prawie do połowy strefy przebywania ludzi. W przypadku ogrzewania z grzejnikami płytowymi gorące powietrze unoszące się nad grzejnikami blokuje powietrze zimne, zanim dotrze ono do strefy przebywania ludzi.
We wszystkich rozpatrywanych przypadkach temperatura w strefie przebywania ludzi wynosi ok. 22°C, co jest optymalną temperaturą w pomieszczeniu w okresie zimowym.

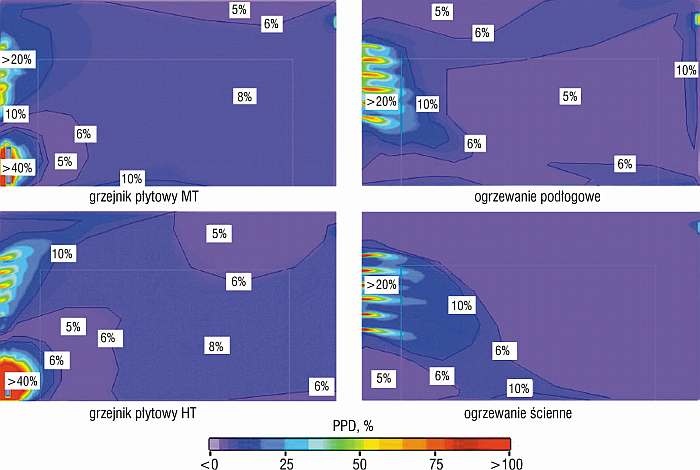

Rozkład wskaźnika PPD w pomieszczeniu I w zależności od rodzaju ogrzewania przedstawia rys. 1.
Rys. 1. Rozkład wskaźnika PPD w pomieszczeniu I w zależności od rodzaju ogrzewania (linia na rysunku oznacza strefę przebywania ludzi) [7]
Zarówno dla ogrzewania podłogowego, jak i ściennego wskaźnik PPD wynosi 5% w znacznej części strefy przebywania ludzi. Natomiast w przypadku ogrzewania grzejnikiem płytowym zarówno w systemie średnio, jak i wysokotemperaturowym wskaźnik PPD jest nieco wyższy i w większości strefy przebywania ludzi wynosi 8%.
W pomieszczeniu II rozkład prędkości powietrza różni się w zależności od zastosowanego systemu ogrzewania. W przypadku ogrzewania podłogowego obszary o dużej prędkości powietrza występują zarówno blisko ścian, jak i sufitu. Jednak w strefie przebywania ludzi nie przekracza ona 0,15 m/s.
W przypadku ogrzewania grzejnikami płytowymi największą prędkość powietrze osiąga w pobliżu ściany z oknem. Natomiast w pobliżu ściany przeciwległej do ściany z oknem powietrze jest prawie nieruchome.
W przypadku ogrzewania ściennego strumień powietrza opada na podłogę, następnie przepływa w pobliżu ścian, gdzie jego prędkość wzrasta w kontakcie z ciepłymi powierzchniami ścian wewnętrznych. Później płynie pod sufitem i opada pośrodku pomieszczenia.

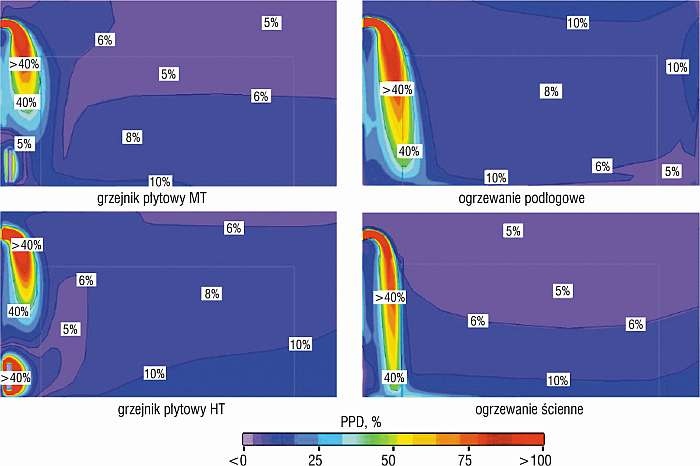

Uzyskane izolinie prędkości mają przełożenie na wartości wskaźnika PPD (rys. 2).
W przypadku grzejnika płytowego HT najlepsze warunki panują w strefie przebywania ludzi w pobliżu ściany z oknem (PPD 5%). W przypadku ogrzewania podłogowego najbardziej stały rozkład PPD uzyskujemy w strefie przebywania ludzi.
Podsumowując swoje badania, autorzy stwierdzili, że:
-
W przypadku ogrzewania podłogowego i ściennego prędkość powietrza przy podłodze przekroczyła 0,15 m/s, co może być przyczyną dyskomfortu lokalnego.
-
Wszystkie cztery rozpatrywane systemy ogrzewania zapewniają komfortowe warunki termiczne w znacznej części strefy przebywania ludzi.
-
W przypadku ogrzewania podłogowego zastosowanie strefy brzegowej wpłynęłoby pozytywnie na warunki komfortu cieplnego w pomieszczeniu.
Autorzy [3] przeprowadzili pomiary temperatury powietrza w pomieszczeniu testowym w celu określenia pionowego rozkładu temperatury powietrza dla dwóch systemów ogrzewania:
-
grzejnik konwekcyjny,
-
grzejnik podłogowy.
Pomieszczenie testowe zlokalizowano na I piętrze budynku wewnątrz dużej zamkniętej hali. Jako zewnętrzną przegrodę przyjęto ścianę z oknem. Po jej drugiej stronie utrzymywano zadaną temperaturę 0, –6, –10 i –18°C.
Straty ciepła występowały jedynie przez ścianę zewnętrzną. Powietrze wentylacyjne dostarczano do pomieszczenia przez kratkę wentylacyjną umieszczoną na ścianie wewnętrznej przeciwległej do zewnętrznej. Temperaturę mierzono w odległości 0,55 i 2,1 m od okna na różnych wysokościach.
W wyniku przeprowadzonych pomiarów uzyskano pionowe profile temperatury przedstawione na rys. 3 i rys. 4.

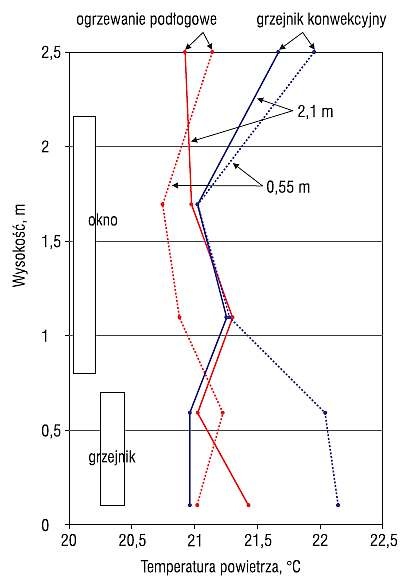

Rys. 3. Pionowy profil temperatury w pomieszczeniu w zależności od rodzaju ogrzewania w odległości 0,55 i 2,1 m od przegrody zewnętrznej przy temperaturze zewnętrznej –18°C (temperatura powietrza napływającego 18,3°C, temperatura powierzchni okna 11°C, ogrzewanie konwekcyjne: temperatura powierzchni grzejnika 37,4°C, ogrzewanie podłogowe: temperatura powierzchni podłogi 23,5°C) [3]

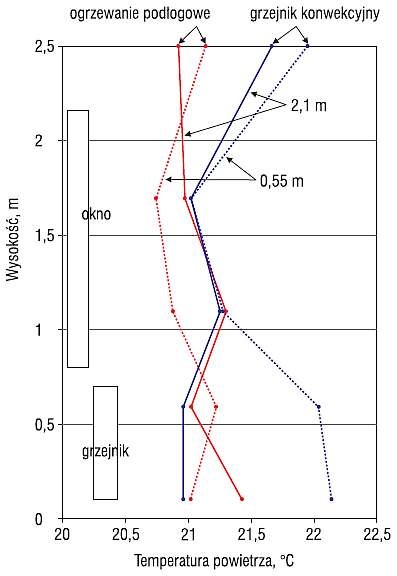

Rys. 4. Pionowy profil temperatury w pomieszczeniu w zależności od rodzaju ogrzewania w odległości 0,55 i 2,1 m od przegrody zewnętrznej przy temperaturze zewnętrznej –6°C (temperatura powietrza napływającego 18,2°C, temperatura powierzchni okna 13,6°C, ogrzewanie konwekcyjne: temperatura powierzchni grzejnika 35°C, ogrzewanie podłogowe: temperatura powierzchni podłogi 26°C) [3]
Badania wykazały, że pionowy profil temperatury uzyskany w przypadku zastosowania grzejnika podłogowego jest bardziej zbliżony do idealnego, który charakteryzuje się zwiększoną temperaturą na poziomie stóp oraz zmniejszoną na wysokości głowy.
Różnica temperatury pomiędzy poziomem głowy siedzącego człowieka (1,1 m) a jego kostkami (0,1 m) w odległości 2,1 m od przegrody zewnętrznej w badanym pomieszczeniu wynosi:
-
od 0,18 do 0,79 K przy ogrzewaniu grzejnikiem konwekcyjnym,
-
od –0,08 do –0,14 K przy ogrzewaniu podłogowym (znak „–” wynika z tego, że temperatura na wysokości kostek była wyższa od temperatury na poziomie głowy).
Taka zmienność temperatury powietrza nie powoduje lokalnego dyskomfortu.
Autorzy [5] w swojej pracy opisali badania numeryczne ruchu powietrza i rozkładu temperatury dla pomieszczenia mieszkalnego położonego w Turcji dla temperatury zewnętrznej –3°C. Symulację zagadnienia przeprowadzono w programie ANSYS FLUENT 12.1.

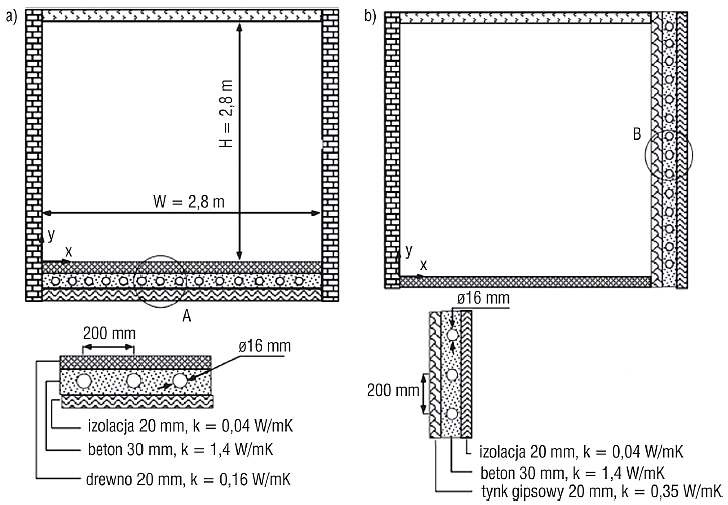

Geometrię pomieszczenia wraz z lokalizacją instalacji grzewczych pokazano na rys. 5.
Uwzględniono przenikanie ciepła przez ścianę zewnętrzną (ściana po lewej stronie) o współczynniku U = 0,34 W/(m2 K). Obliczenia wykonano dla dwóch wariantów ogrzewania: podłogowego i ściennego.
Rys. 6. Pole prędkości w pomieszczeniu z instalacją ogrzewania podłogowego i ogrzewania ściennego [5]

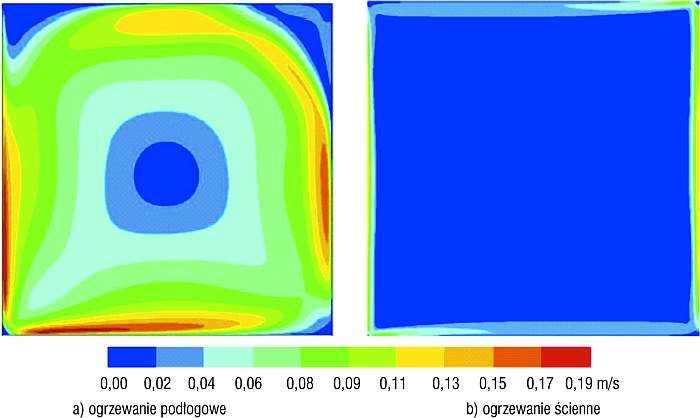

W wyniku przeprowadzonej symulacji numerycznej uzyskano pole prędkości w pomieszczeniu (rys. 6).
Struktura ruchu powietrza jest zupełnie odmienna w zależności od zastosowanego systemu ogrzewania. Ogrzewanie podłogowe wywołuje intensywny ruch powietrza, który obejmuje całe pomieszczenie z wyjątkiem naroży, podczas gdy ogrzewanie ścienne wywołuje jedynie stosunkowo słaby ruch powietrza przy przegrodach. W tym wypadku powietrze jest praktycznie nieruchome w strefie przebywania ludzi.
Czytaj też: Ogrzewanie płaszczyznowe – wybrane przesłanki wyboru systemu >>>
Rys. 7. Pole temperatury w pomieszczeniu z instalacją ogrzewania podłogowego i ogrzewania ściennego [5]
Zgodnie z wytycznymi zawartymi w normie PN-EN ISO 7730 [9] graniczna prędkość przepływu powietrza w pomieszczeniu powinna wynosić 0,15 m/s. Większa prędkość może wpływać na dyskomfort lokalny.
Jak widać na rys. 6, w przypadku pomieszczenia z ogrzewaniem podłogowym prędkość powietrza sięga 0,19 m/s i przekracza graniczną prędkość przepływu powietrza w pomieszczeniu, co może powodować dyskomfort lokalny. Przy zastosowaniu ogrzewania ściennego maksymalna prędkość to ok. 0,12 m/s.

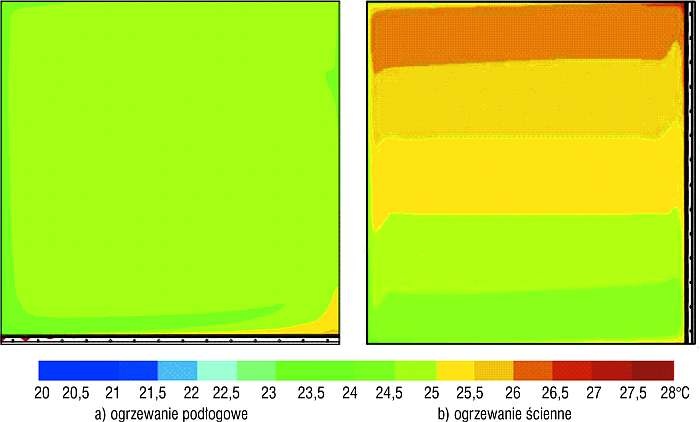

Pole temperatury w pomieszczeniu przedstawia rys. 7.
W przypadku zastosowania ogrzewania podłogowego w pomieszczeniu występuje praktycznie jednorodne pole temperatury z wyjątkiem obszaru w pobliżu podłogi i ściany zewnętrznej.
Największa różnica temperatury występuje na wysokości ludzkiej kostki. Natomiast w przypadku zastosowania ogrzewania ściennego widoczna jest wyraźnie stratyfikacja pola temperatury.
Najniższa temperatura panuje blisko podłogi, najwyższa zaś blisko sufitu, przy czym gradient temperatury w pionie jest mniejszy niż 0,6 K, co nie powinno powodować dyskomfortu u osób przebywających w pomieszczeniu.
Autorzy [12] dokonali oceny komfortu cieplnego w pomieszczeniu biurowym w zależności od systemu ogrzewania (grzejnik podłogowy, konwekcyjny grzejnik płytowy) w oparciu o wskaźniki komfortu PMV i PPD otrzymane za pomocą programu Thermal Comfort. Wskaźniki te określono w różnych miejscach pomieszczenia (odległość od okna), dla różnych wartości metabolizmu i izolacyjności cieplnej odzieży:
-
M = 3,4 met; Icl = 0,67 clo,
-
M = 1 met; Icl =0,90 clo,
-
M = 1,1 met; Icl = 0,29 clo.

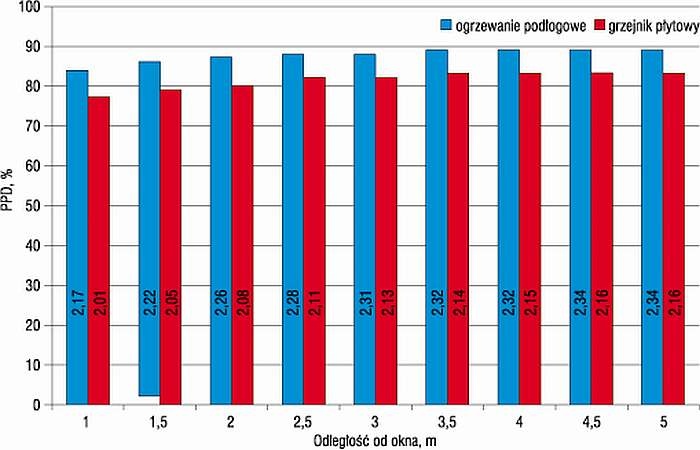

Rys. 8. Wskaźniki komfortu PPD, PMV (wartości na słupkach) w pomieszczeniu w zależności od rodzaju ogrzewania (M = 3,4 met – Icl= 0,67 clo);
Źródło: opr. autora

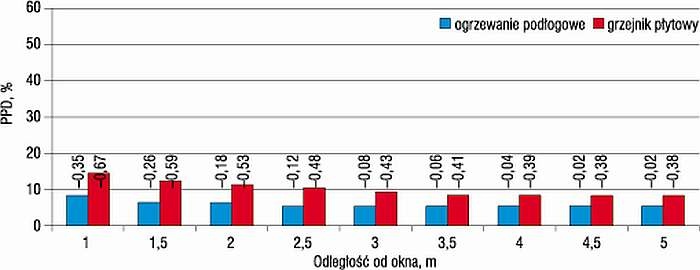

Rys. 9. Wskaźniki komfortu PPD, PMV (wartości na słupkach) w pomieszczeniu w zależności od rodzaju ogrzewania (M = 1 met – Icl = 0,90 clo);
Źródło: opr. autora
W obliczeniach przyjęto temperaturę powietrza w pomieszczeniu 22°C, wilgotność względną powietrza 55%, temperaturę podłogi: 20°C – grzejnik konwekcyjny, 29°C – ogrzewanie podłogowe. Otrzymane przez autorów wyniki przedstawiono w postaci wykresów (rys. 8, rys. 9 i rys. 10).
Z przeprowadzonych badań wynika, że:
-
Wskaźnik PMV przy zadanych warunkach ma wartość bliską 0, niezależnie od systemu ogrzewania, tylko dla pary wartości M = 1 met – Icl = 0,9 clo. Dla dwóch pozostałych par parametrów „metabolizm – izolacyjność cieplna odzieży” odsetek niezadowolonych z warunków cieplnych był wyższy niż 35%.
-
Wskaźnik PMV przy M = 1 met – Icl = 0,9 clo jest niższy o 47–94% w przypadku zastosowania w pomieszczeniu ogrzewania podłogowego w porównaniu z pomieszczeniem ogrzewanym grzejnikiem płytowym. Zatem pierwszy system ogrzewania zapewnia lepsze warunki komfortu cieplnego w pomieszczeniu.

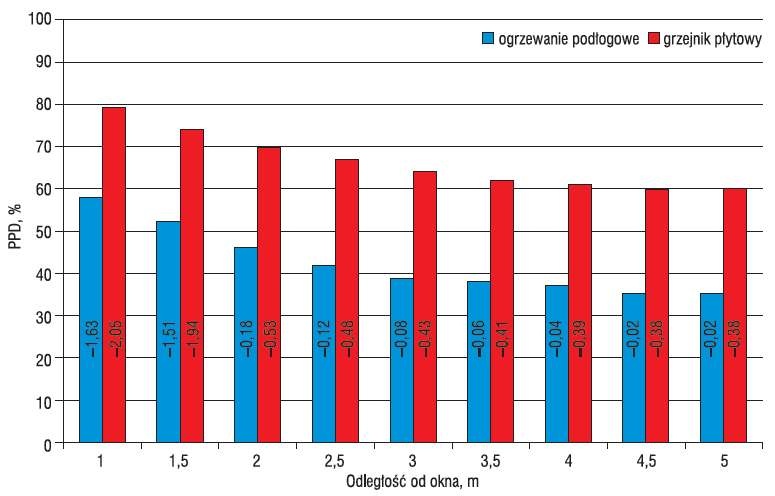

Rys. 10. Wskaźniki komfortu PPD, PMV (wartości na słupkach) w pomieszczeniu w zależności od rodzaju ogrzewania (M = 1,1 met – Icl= 0,29 clo)
