W artykule:
• Nawiewniki z kierownicami nieruchomymi
• Nawiewniki z ruchomymi kierownicami
• Nawiewniki z siłownikami
Wybór rodzaju nawiewników zależy od przeznaczenia i wysokości pomieszczenia, wielkości strumienia powietrza i jego temperatury. Stosuje się głównie nawiewniki sufitowe i ścienne lub przypodłogowe, a także stanowiskowe do wentylacji indywidualnej. Najpopularniejszymi urządzeniami tego typu są kratki wentylacyjne, nawiewniki szczelinowe, anemostaty oraz nawiewniki wirowe i dysze dalekiego zasięgu.
Dobór nawiewnika powinien uwzględniać wielkość strumienia, wielkość pomieszczenia i temperaturę powietrza nawiewanego oraz akceptowalny hałas. W pomieszczeniach biurowych nawiewnik nie może emitować więcej niż 30 dB(A), a w mieszkaniach 20–25 dB(A).
Nawiewniki wirowe to głównie grupa urządzeń sufitowych do montażu w płycie w stropie podwieszonym lub nad sufitem rastrowym. Ich wysokość montażu wynosi przeważnie 2,6–4, a nawet 5 m. Dobrze pracują z systemami średnio- i niskociśnieniowymi zarówno w małych, jak i dużych pomieszczeniach. Przeznaczone są do stosowania w instalacjach nawiewnych i wywiewnych o zmiennej i stałej objętości przepływu w pomieszczeniach wymagających komfortu, takich jak biura, centra handlowe, restauracje, kina lub pomieszczenia czyste.
Wiele nawiewników wyposażonych jest w skrzynkę rozprężną dostosowaną do ich kształtu – okrągłego lub kwadratowego. Izolowane skrzynki wspomagają wytłumienie, a ich zakresy wydajności mieszczą się w przedziale od ok. 25 do 100%. Mogą zapewnić nawet do 30 wymian powietrza. Optymalnie pracują przy różnicy temperatur ok. ±10 K. Kierownice (lamele) znajdujące się w nawiewnikach wirowych ustawiane są tak, by można było tworzyć różne wirowe strumienie powietrza (rys. 1).

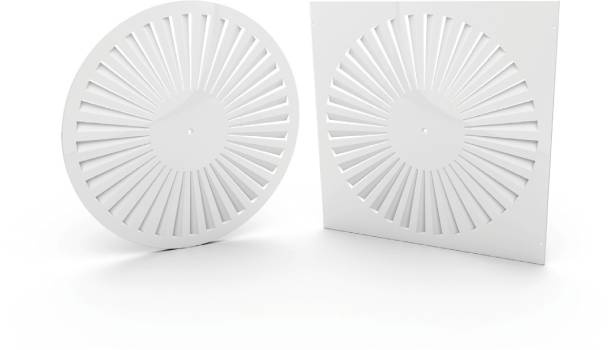

Rys. 2. Panel okrągły i kwadratowy
Źródło: SMAY
Wytworzony poprzez odpowiednie ustawienie kierownic wirowy strumień powietrza ze względu na wysoką indukcję bardzo szybko redukuje prędkość strumienia i niweluje różnice temperatur. Dzięki temu nawet przy dużej liczbie wymian powietrza oraz dla dużej różnicy temperatur nawiewane do pomieszczenia powietrze nie powoduje dyskomfortu i uczucia przeciągów. W tej grupie nawiewników wirowych znaleźć można głównie urządzenia sufitowe, ale oferowane są też urządzenia do montażu w podłogach (poza drogami komunikacyjnymi) i podestach. Służą one do nawiewu poziomego i pod kątem.
Jednym z kryteriów podziału nawiewników wirowych jest fakt posiadania przez nie ruchomych lub nie kierownic, ustawianych ręcznie czy też sterowanych siłownikami.
Przeznaczone są do stosowania w instalacjach wentylacyjnych nisko- i średniociśnieniowych. Pozwalają uzyskać nawiew wirowy i są oferowane w wykonaniach dla pomieszczeń o wysokości od 2,6 do nawet 5 m i maksymalnej różnicy temperatur powietrza nawiewanego i powietrza w pomieszczeniu 10 K. Oferowane są w wersjach z panelem czołowym okrągłym i kwadratowym. Standardowo wykonuje się je ze stali lakierowanej. Wiele oferowanych jest w wersji nawiewnej ze skrzynką rozprężną z deflektorem oraz wywiewnej – bez deflektora. Mogą mieć także standardowe warianty pionowe i horyzontalne (rys. 3).
Nawiewniki z ruchomymi kierownicami
Mają one podobne parametry jak nawiewniki z kierownicami nieruchomymi, ale wyróżnia je fakt, że ruchome kierownice dają szerokie możliwości kształtowania strumienia powietrza nawiewanego oraz uzyskania oczekiwanego nawiewu wirowego. Kierownice w tych wariantach produkowane są z tworzywa sztucznego, a panel ze stali lakierowanej proszkowo. Ich wersja nawiewna wykonywana jest z kierownicami i skrzynką z deflektorem.

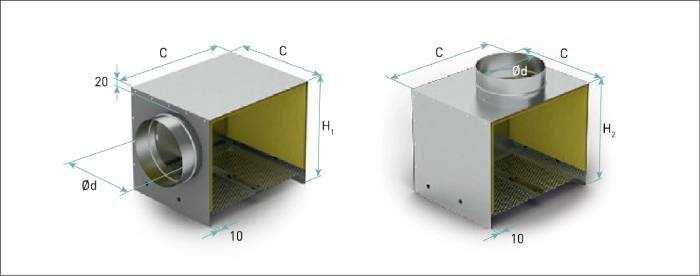

Rys. 3. Skrzynki rozprężne w wariantach poziomym i pionowym
Źródło: SMAY
Nawiewniki z siłownikami
Urządzenia te również przeznaczone są do zastosowania w instalacjach wentylacyjnych nisko- i średniociśnieniowych, a wyróżnia je fakt, że mogą być stosowane w pomieszczeniach bardzo wysokich, od 3 do 12 m, w których ogrzewanie i chłodzenie jest zapewnianie przez instalację wentylacyjną lub istotnym parametrem jest możliwość precyzyjnego ustawienia prędkości końcowej powietrza nawiewanego do strefy przebywania ludzi.

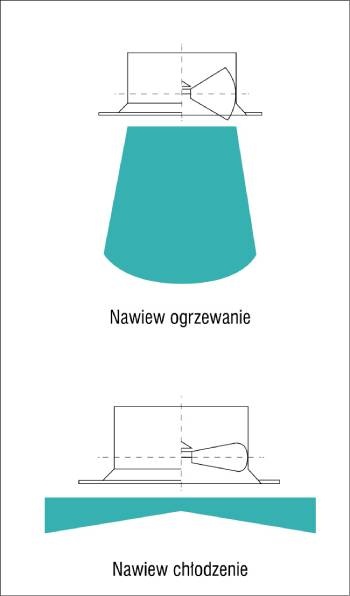

Rys. 4. W funkcji ogrzewania siłownik ustawia kierownice pod kątem maksymalnym 75°, a w funkcji chłodzenia pod kątem minimalnym 20°
Źródło: SMAY
Regulacji dokonuje się za pomocą siłownika elektrycznego pracującego w trybie nastawy ciągłej, zasilanego napięciem 24 V AC/DC lub 230 V AC. Możliwe jest ustawienie dowolnego położenia kierownic. W funkcji ogrzewania dla nawiewu ciepłym powietrzem zaleca się ustawienie kierownic nawiewnika pod kątem maks. 75°, a w funkcji chłodzenia min. 20° (rys. 4).
Dostępne są także nawiewniki wirowe z siłownikami termostatycznymi, które mogą samoczynnie (bez zewnętrznego źródła zasilania lub sterowania) zmieniać geometrię nawiewu w zależności od temperatury powietrza nawiewanego. Siłownik działa w zakresie temperatur od 15 do 40°C i ustawia ruchome kierownice.
Jeśli przez nawiewnik dostarczane jest powietrze chłodne, siłownik ustawia kierownice nawiewnika do nawiewu horyzontalnego, natomiast gdy nawiewane jest powietrze ciepłe, kierownice ustawiane są do nawiewu pionowego. Maksymalny kąt pochylenia kierownic dla trybu grzania i chłodzenia można zmieniać dzięki dwóm ogranicznikom znajdującym się w korpusie nawiewnika. W trybie ogrzewania zalecane jest ustawienie kierownic pod kątem 10°, natomiast w trybie chłodzenia pod kątem 80°.
